In timp ce imi clateam ochii pe diferite site-uri de la noi si din tara am dat peste o pagina in care era prezentat asa numitul "orange box" ("Go Box", "Go Kit", "Jump Kit" or "EMCOMM" (emergency communication) box.
O cutie ermetica , sigilata perfect, in care era pus un trancever VHF sau chiar doua, unul si HF cu sursa de tensiune si sursa de stocare a curentului cat si alte mufe pentru incarcare a diverselor echipamente prin USB sau microUSB.
Cutiile erau utilizate de radioamatori pentru a suplimenta comunicatiile in caz de urgenta, calamitate sau pur si simplu in activitati in aer liber, cu cortul, in masina, in concediu.
Nu e cazul sa ma apuc sa enumar zecile de site-uri pe care se gasesc descrierile amanutite ale acestor cutii cu tot ce pot face, dar voi posta cateva poze cu unele mai iesite din comun.
Fig 1 - GoBox- HF/VHF/UHF alimentare AC/DC
Fig 2 - GoBOX-HF/VHF/UHF (repetor)
Fig 3 - GoBox HF
Fig 4 - GoBox HF-alimentare trasa frumos cu cutie de sigurante, cooler, acumulator intern, verificarea acumulatorului in timp real si incarcator tip bricheta.
Fig 5 - GoBox-frumos asezat si separat pe etaje
Fig 6 - Cum se fabrica...
Fig 7 - Gobox-FT-857 si Kenwood
Pentru ca tot umblam cu jucariile prin rucsac am zis sa schimb perspectiva si sa incerc ceva nou.
Obiectiv: obtinerea unei genti usor transportabile, independenta din punct de vedere energetic cat si cu posibilitate de legare la retea(220V), bine izolata de intemperii, cu o putere intre 20-50W VHF care sa imi permita sa fiu activ oricand, oriunde.
Ca si aparatura am incercat o sursa de 9-15V reglabila cu 17A in comutatie care este superba cand pleci in concediu pentru orice tip de trancever de pana in 60W, o baterie "obosita" (cat pentru test) de 12V/7.2A , desi marea majoritate a celor ce detin astfel de cutii folosesc doua astfel de baterii, dar cred ca deja e mult prea grea cutia.
Statia este Yaesu FTL-2011 VHF 5/40W out, un ceas cu termometru, logul, iar pe parcurs urmeaza iluminatul cu bana led si o ventilatie mai buna cu un cooler de 15X15.
Am cam stricat aspectul cu ata ce tine cutia deschisa dar e buna ca e fir chirurgical si am garantia ca nu se rupe asa usor.
Ca si rezultate, pot spune ca este o senzatie frumoasa sa urci pe un hotel de 14 etaje cu j-pole-ul in varful unei undite de 5 metri cu deschidere la mare si sa lucrezi Turcia(Europa/Asia), statii din Ural,Soch(Rusia), Ucraina (Sevastopol, Crimeea, Odessa), Republica Moldova si chiar Georgia sau Armenia in FM VHF.

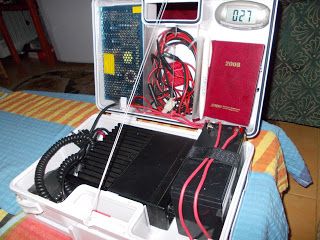

Fig 8 - Cutia alba
Fig 9 - Trusa desfacuta
Fig 10 - 9-15V/17A
Fig 11 - 5/40W
Fig 12 - Pusa la incarcat, dar si functionala
Am avut parte de multe QSO-uri frumoase atat local cat si prin tara, dar dupa un an de zile de joaca am zis sa schimb putin perspectiva si sa trec la ceva mai mare, insa momentul nu a venit, iar in present inca ma bucur de "coltul meu".
Ajuns in pragul mutarii din districtul 4 Mangalia, in districtul 3 Bucuresti, intr-o modesta garsoniera de nici 15 mp, impreuna cu sufletul meu pereche, am revenit la ideea de GoBox pentru ca o alta solutie nu aveam.
Cum sa reusesc sa ma mai desfasor in radioamatorism cand toata casa e nici macar o camera? Nici nu se mai punea problema de un colt in care sa pot surubari . HI
Drumurile cu serviciul in fiecare weekend inapoi la Mangalia imi limitau si mai mult activitatea radio. Antenele erau inca in yo4 dar montasem ceva si in yo3 asa ca singurul lucru care imi lipsea era o statie care sa o deschid si inchid foarte repede si care sa nu imi consume timp cu montatul si nici sa nu se distruga in timpul transportului.
Am inceput sa caut pe internet diverse cutii de transport cat mai solide si cat mai rezistente, de la diversi producatori intr-un buget de pana in 150 ron. Tot ce am gasit bun pentru acest proiect incepea de la 300 ron. Tot felul de modele cu sertarase si gauri de asezat surubelnite, loc de pus suruburi si asezat manusile de lucru.
Foarte mare grija in selectarea cutiilor si evitati cutiile de plastic cu balama de tip plastic, sunt de o calitate foarte slaba si nu sunt sigure nici pentru transportat diverse scule.(fig 13)
Fig 13
Am reusit sa gasesc intr-un magazin tip Dedeman o cutie foarte interesanta la un pret de numai 150 ron, prevazuta cu zone laterale de stocare destul de generoase, chingi interioare de securizare a sculelor transportate cat si un burete de spuma care sa absoarba toate socurile transportului.Balamalele au fost de plastic cu tija de metal (nu plastic) si o inchidere simpla (cu clema). A fost alegerea cea mai buna in ceea ce priveste raportul calitate/pret.
Fig 14
Pentru mine conteaza foarte mult siguranta "jucariilor" care le am cu mine si am preferat o cutie cu un strat de spuma, nu direct plastic, in care firele pot fi ascunse cu usurinta pe sub aceasta.( fig 14)
Acestea fiind spuse, am inceput asezarea componetelor in geanta:
- Atlas 180(100W/HF);
-DR-130(30W/VHF);
-President Lincoln (HF 10M/20W)-nu este prezenta in foto, dar incape si ea lejer in geanta;
-Sursa 9-15V/20A;
-Iluminare cu led (Alb-Rosu);
-microfoane si manipulator classic;
-suport pentru microfon X2;
-ceas/termometru;
-busola (foarte buna la intins dipoli);
-adaptor bricheta;
-antena J-poleVHF (din pamblica 300ohmi)
-antena GPS blutooth (pentru determinarea locatorului in portabil);
-nu poate lipsi harta radioamatorului, logul si cateva creioane;
Geanta inca este in stadiul de inbunatatie asa ca inca astept sugestii si completari!
Sunt foarte multumit de ea si ma bucur ca pot lucra cu ea oricand, oriunde, fie de la 220V, fie de la acumulatorul auto sau fie de la un acumulator extern. Pot spune ca am momente cand imi vine sa imi fac bagajul si sa plec oriunde, este singurul "bagaj" pe care il prefer. HI!
Recomandarile mele in ceea ce proveste o astfel de geanta sunt ca aceasta ar trebui sa aiba dimensiuni minime de L 445 x l 300 x i 190mm(fig 15),
nu mai mult de 350g goala, cateva buzunare pentru stocarea de cablu, mufe etc si cateva spatii generoase pentru a stoca manipulatorul, bugul, microfonul , castile, etc.
Geanta mea are o greutate de 3,8-4,5kg (+- Lincoln) si dimensiuni de L 600 x l 300 x i 250mm.
Fig 15
Fig16 - Capac superior cu diverse
Fig 17 - Desfacuta in YO3
Fig 18 - Legaturile cutiei cu cleme
Fig 19 - Lumina de lucru la cort (suficienta pentru lucru, insuficienta pentru cei de afara)HI!
Fig 20 - Mod de lucru normal cu lumina alba.
Fig 21 - 1 Decembrie, GoBox-ul ajunge la Galati in vizita (multumesc YO4CVV pentru foto)
Mult succes tuturor si sper ca voi mai intalni si alti radioamatori in trafic lucrand in portabil sau chiar si de acasa cu un sistem de tip GoBox. Sper ca articolul a fost de folos celor pasionati de QSO-uri in natura sau celor care nu au spatiu sufficient in casa.
- Alin Daniel Codreanu YO4JNX
-
