ing. Mihai STOCEC YO3AYX

1 Introducere

Porturile interconectate, PC şi Transceiver, au sensibilitate ridicată şi din acest motiv sunt susceptibile la semnalele de mod comun care vehiculează între cele două echipamente.

Pe de altă parte, între echipamente se transmit comenzi în curent continuu cu nivele care nu trebuie să le defecteze.

Acest fenomen nu are loc, sau este mai redus în cazul staţiilor radio realizate în tehnologia SDR. Soluţia prezentată în acest articol se adresează staţiilor clasice, cu prelucrarea semnalelor IF si AF în etaje analogice.

Ideea, în această situaţie, este de a asigura transferul semnalelor şi comenzilor printr-o interfaţă cu izolare galvanică şi adaptarea tensiunilor de comandă care să îndeplinească dezideratele menţionate.

2 Realizare

Două tehnologii au fost aplicate:

• Comenzile şi semnalizările au fost realizate folosind optocuploare
• Semnalele de AF au fost transferate între echipamente prin transformatoare de bandă largă

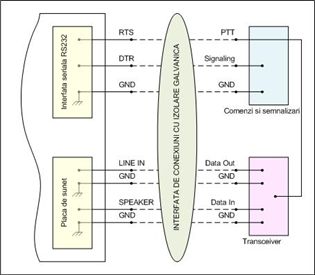

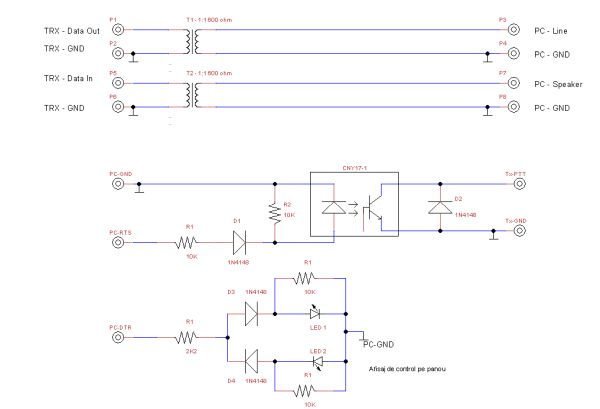

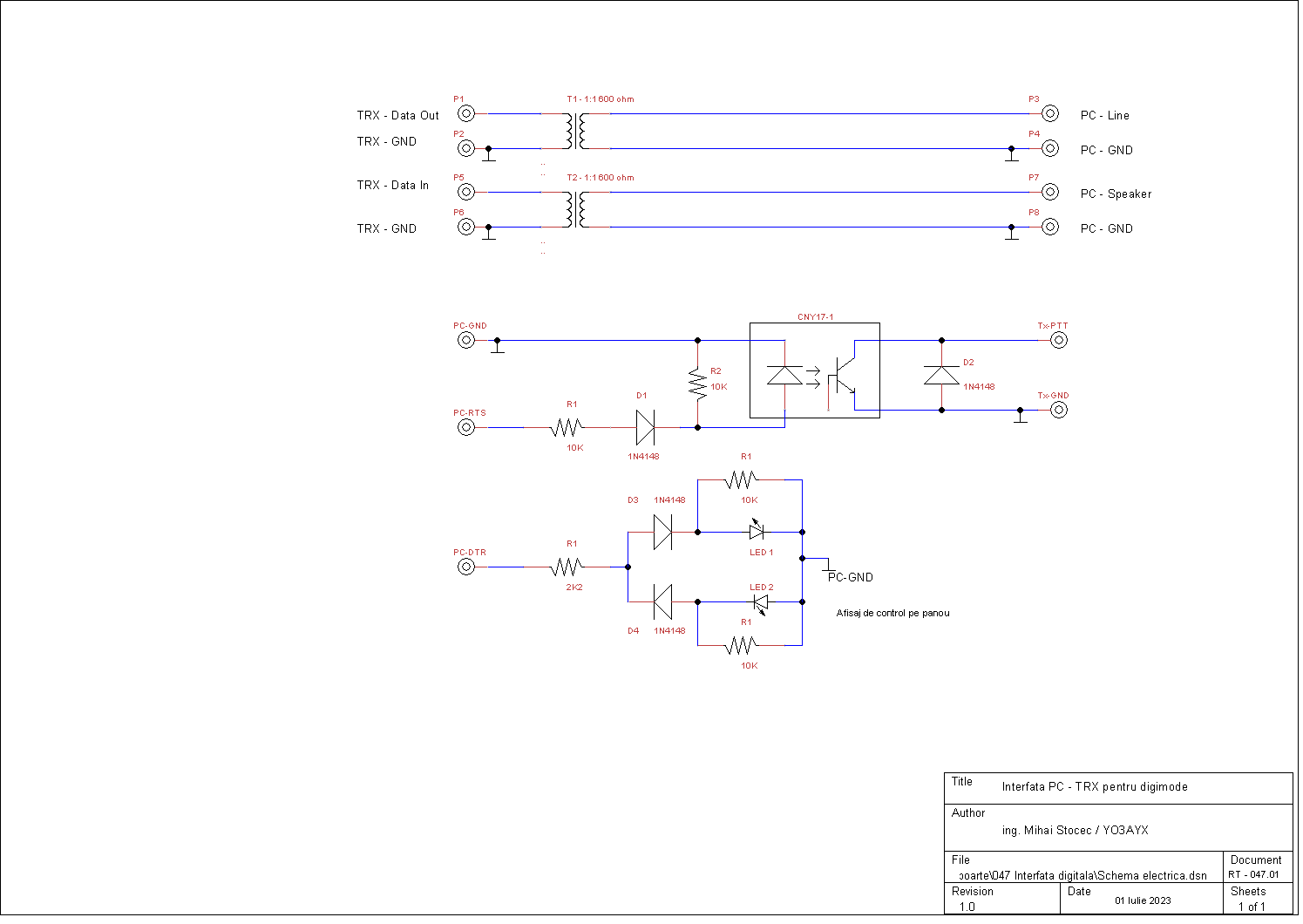

Schema electrică a interfeţei este prezentată în figura următoare (imaginea mărită):

Transformatoarele au fost dimensionate conform articolului “Transformatoare de bandă largă pentru moduri digitale”, publicat în această revista de către autor.

Partea de comandă prezintă o particularitate şi anume:

Tensiunile prezente la porturile RTS şi DTR ale interfeţei RS232, conform standardului, au valori în plaja ±(3 – 15) Vcc. Aceste valori nu sunt acceptabile pentru optocuploare care au tensiuni de străpungere de 6-7 Vcc. Pentru rezolvare, am aplicat soluţia din figură care împiedică acest lucru când tensiunea DTR/RTS cade la -15V. Dioda de comutaţie, gen iN4148, are tensiunea de străpungere 70 Vcc şi care, împreună cu rezistenţele înseriate, coboară tensiunea la intrarea optocuplorului în regim de blocare, sub valoarea de străpungere.

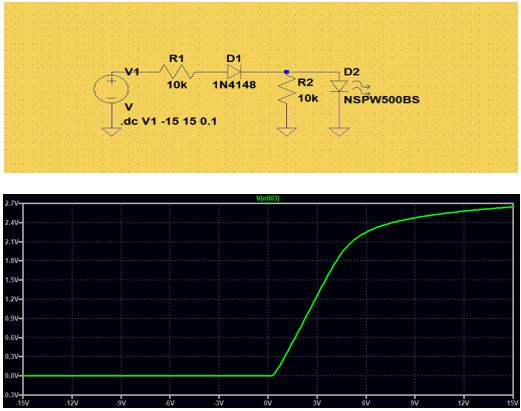

O simulare cu LTSpice probează acest lucru conform graficelor de mai jos:

Soluţia este simplă şi la îndemâna tuturor celor pasionaţi de modurile digitale.

3 Bibliografie

• Comunicaţii digitale – autor Cristian Colonati, YO4UQ, Editura N’Ergo 2004
• Proiectarea transformatorului de bandă largă - autor Mihai Stocec, YO3AYX, www.radioamator.ro

ing. Mihai STOCEC YO3AYX

Articol aparut la 1-8-2023
